"Трансивер"
для виртуальных радиосвязей
"HamSphere - 4.0"
Спасибо за ваш интерес к HamSphere 4.0! Пожалуйста, внимательно изучить этот документ, прежде чем продолжить. HamSphere 4.0 Комплексная система радиосвязи виртуализированных HF. Она предлагает высокие технологии, высокую производительность, настраиваемый ВЧ любительского радио трансиверов с модульной конструкции архитектуры с использованием новейших SDR и DSP программного обеспечения техники. Хотя HamSphere 3,0 будет продолжать оставаться в рабочем состоянии в течение длительного времени, и служить в качестве уровня платформы входа для всех тех, кто новы[ и непосвященных радиолюбителей, HS4 будет флагманом HamSphere. На HS3 будет проводиться начальная тренировка для новичков, чтобы узнать о работающих методах, процедурах и протоколах, в то время как HS4 позволит вам расправить крылья и воспарить в мир реалистичного HF радио. Совместная работа программ HS3 и HS4 бок о бок, придаст сообществу HamSphere иметь возможность удобного выбора из обоих "миров". Те, кто желает, чтобы смочить свои ноги и научиться основам могли бы потратить некоторое время на HS3, а те, кто готовы перейти к более высокому уровню могут насладиться в полной мере потенциал опыта HamSpere с HS4.
Реалистичная HF радиосвязь
HamSphere 4.0 уникальная платформа, единственная в своем роде в мире. Она была задумана и создана совершенно с нуля. HS4 обеспечивает опыт реальной среды HF радиосвязи. Модель HS4 привязана к физическим влияниям планеты Земля, ее рельефу поверхности, как континентов, континентальных массивов, водоемов, океанов, озер и морей. Она основана также на модели сотней километров атмосферы над поверхностью Земли, ионизации газов в верхних слоев атмосферы реального прохождения ионосферных слоев радиоволнами. Земля и гео-сфера были смоделированы и вращаются вокруг своей оси более 24 часов, чтобы имитировать дневные и ночные условия. Модель гарантирует, что Земля вращается вокруг Солнца с склонении 23,45 градусов для имитации сезонов и связанные с ним последствия для ионосферы поведения. Фото-ионизации за счет излучения от Солнца на основе солнечных пятен номеров (SSN) и поток Список Solar (SFI) определяет поведение ионосферы и следовать 11 летний цикл солнечной активности.
Пути реализации

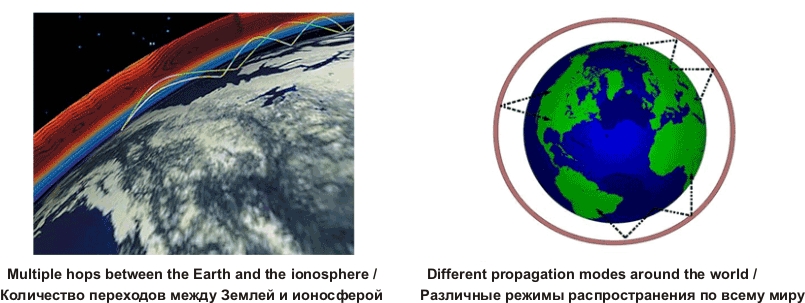

На HamSphere 4,0, радиосигналы от передающей станции моделируются следовать несколько путей, как они подпрыгивают взад и вперед между ионосферой и поверхностью Земли. Они могут путешествовать через несколько прыжков, охватывающих тысячи километров через континенты и океаны, чтобы достичь отдаленной HF ветчиной радист на приемном конце. Звук принимаемого звука настолько реальным, что его очень трудно отличить от звука при очень дорогой, высокого класса реального мира приемника ВЧ связи.
Так же, как в реальном мире систем радиосвязи, HamSphere 4.0 также требует хорошего антенная система для эффективного междугородной связи. Возможность выйти на отдаленных частях мира и проводить QSO, зависит в первую очередь от антенны. Вопреки распространенному мнению, с помощью высокой мощности и большой линейного усилителя не решение. Станция с лучшей антенны, но работает номинальной мощности имеет явное преимущество по сравнению со станцией под управлением высокую мощность в скромном антенны. Поэтому HS4 обеспечивает Интернет-магазин с широким выбором антенн, чтобы выбрать из (свыше 100 антенн) и широкий выбор подключаемых модулей для управления антенной, показания азимута, приборов и других полезных инструментов. По умолчанию, без каких-либо дополнительных затрат, стандарт HS4 трансивер в комплекте с очень эффективной все группы, всенаправленная антенна. Это высокая антенна эффективность, с хорошими техническими характеристиками. Тем не менее, для повышения производительности вашей станции у вас есть возможность приобрести другие антенны. Начиная с простых диполей, перевернутый-VS, вертикальные монополи, G5RVs и различные другие дипольных антенн; доступные антенны снабжены 3/5/8 элементные Яги, многоэлементных кубической танцам, кардиоидные Вертикально Co-поэтапный Collinears, логопериодической массивы, многополосной Яги и квадрациклов, многоярусные массивов и так далее. Список работает в более чем ста антенн. По мере увеличения числа будут добавлены на регулярной основе. Некоторые из типичных изображений ВЧ антенны показаны ниже.

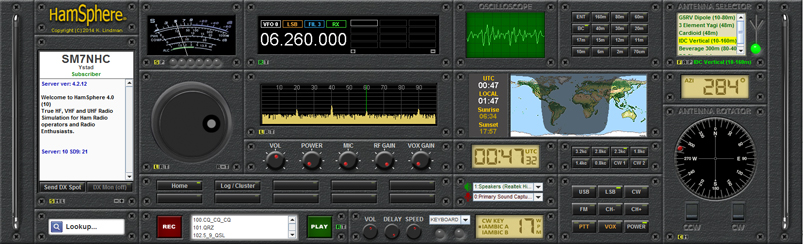

Пример расширенной HamSphere 4,0 трансивера, построенного с несколькими плагинами:

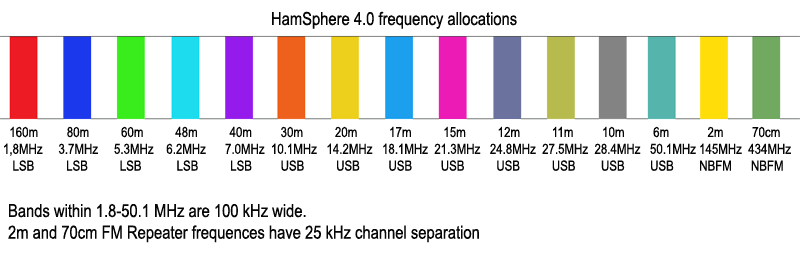

HamSphere-4.0 режимы и диапазоны
HS4 трансивер может работать на все регулярные виртуальные HF любительских диапазонах, в том числе WARC диапазонах. Он может работать в нормальном, а также в режиме разделенного частоты и предлагает истинную производительность SSB. Помимо КВ диапазонах, трансивер HS4 имеет три дополнительные полосы VHF / UHF. Они 6м группа, которая имитирует распространение типа Es (спорадический слой Е) в режиме SSB и 2 м и 70 см диапазонах с глобально взаимосвязанной сети ретрансляторов и оснащены узкополосный FM (NBFM) режим.
Прогнозирование распространения радиоволн и работа

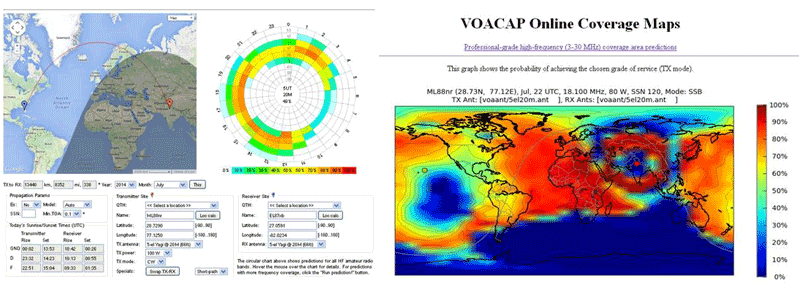

В ионосферных слоев D, E, F1 и F2 смоделированы очень точно в системе HamSphere 4.0. Высота ионосферы уровня и плотности заряда точно отслеживать реальный мир ионосферы, обеспечивая тем самым условия распространения, идентичные реальным миром. Поэтому операторы HS4 можете свободно использовать инструменты, используемые операторами реальных радио, чтобы определить и предсказать КВ диапазоне отверстия. Один из самых популярных инструментов, чтобы найти ВЧ отверстия группу и предсказать поведение распространения является VOACAP Интернет Обслуживание. Вы можете использовать VOACAP онлайн-сервисов для прогнозирования условий распространения радиоволн. Это бесплатный сервис, который может быть доступен через веб-браузер по адресу: http://www.voacap.com/prediction.html
Изменение ситуации распространения радиоволн

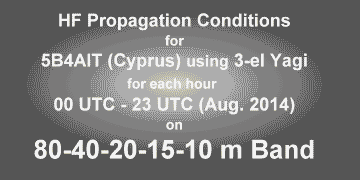

Для ознакомления с тем, как условия распространения меняться с течением времени на любом диапазоне, обратитесь к следующей анимации, которая служит примером ВЧ условий распространения, действующему на QTH в 5B4AIT в Пафосе, Кипр. Эта анимация была создана для августа месяца 2014 года показывает, условия для 80, 40, 20, 15 и 10 полос метр. Анимация показывает варианты состояние распространение, начиная с 00 UTC до 23 UTC для каждого из указанных диапазонов. 3-элементная Yagi на 95 метров над землей была использована, чтобы прибыть на результаты. Яркие участки на карте означает условия распространения открыты с 5B4AIT, в то время как более темные участки означать отсутствие разогреве.
Простые советы по выбору антенны
Мы уже упоминали ранее, что выбор правильной антенны для связи является решающим фактором в установлении контактов. Нет антенны не по своей сути хорошие или плохие. Каждый из них имеет свои достоинства. Оператор радиостанции ветчина должна решить, что подходит их собственную ситуацию. Некоторые антенны с очень высокими коэффициентами усиления, как огромные Яги будет большим для очень долгого DX, но, возможно, будет посредственным для краткосрочной и среднесрочной расстояние общего пользования. С другой стороны, антенна NVIS, диполь или перевернутой V будет фантастическим для краткосрочной или среднесрочной работы диапазона. Возможно, Яги или кубические Quad с 2-3 элементов может выполнять достаточно хорошо в большинстве условий мы предлагаем вам начать с IDC антенны по умолчанию, который все оклейки, который выполняет очень хорошо. После этого, как вы двигаться через путешествие на HS4, вы сможете оценить сигналы, скопированные вами от других станций по всему миру. Вы начнете получать хорошее представление о достоинствах различных антенн, используемых другими. Сделайте обоснованное решение и выбрать следующий антенну. Только слово предостережения, не поддавайтесь искушению выбирая самый большой антенны в начале. Не спешите для большого один без должной осмотрительности. Счастливый DXing. Хороший способ распространения тестирования и ваших антенн слушать автоматизированных маяков, чтобы получить представление о современных условиях. Эти маяки непрерывно передавать с уровнями мощности между 10-100 Вт с использованием вертикальных антенн.
HamSphere-4.0 DX-кластер

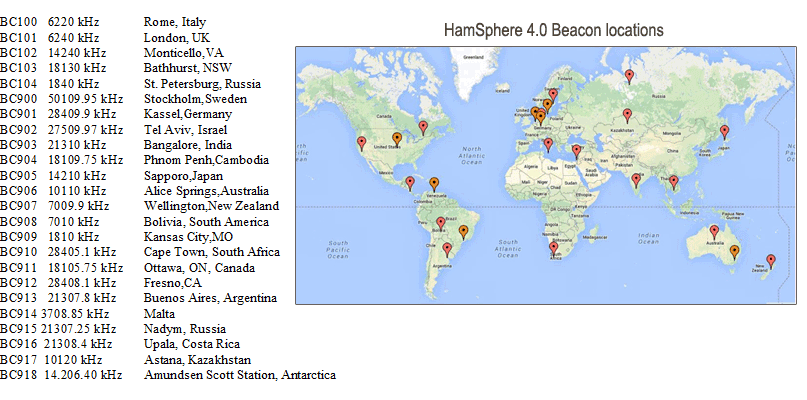

Мы удалили старые функции F12 / F11, которые были в HS3 и заменили их с новым DX кластер, который напоминает традиционную DX-кластера. DX-кластер состоит из "точки", которые могут регистрироваться операторами или так называемых "DX Мониторы". Эти станции слежения прослушивания сообщения по всему миру, которые постоянно прослушивает сигналы. Если они смогут услышать ваши сигналы (в зависимости от текущего распространения и выбора антенны), они будут подчиняться непосредственно к DX-кластер с позывным, удостоверением личности и силы сигнала (станции DX-монитор отмечены красным цветом на карте ниже ):
Функциональные изменения HamSphere-4.0
Личное сообщение функция была удалена в HamSphere 4.0. Вместо этого, окно чата была расширена с функцией отчетности DX месте, где вы можете отправить "DX пятна» (станции, которые вы получаете, чтобы люди знали, что контакт может быть возможно) непосредственно к DX-кластера и общение.
